PCBN旋铣刀具
PCBN旋铣刀具是聚晶立方氮化硼材质的成型刀具，专为淬硬钢（HRC45-70）滚珠丝杠滚道的硬旋铣加工设计，核心应用场景是替代传统磨削工艺，实现丝杠滚道的高效高精成型加工，适配批量生产加工需求。
PCBN旋铣刀具材质推荐表：
| 切削推荐 | 标准 | 特殊 | |
| PCBN牌号 | BNX10 | BNX20 | BNX30 |
| PCBN牌号-涂层 | BNX10C | BNX20C | BNX30C |
| 工件材质 | 淬火钢 | 淬火钢 | 特殊料 |
| 切削速度 | 180(160-200) m/min | 150(120-180) m/min | 120(80-160) m/min |
| 进给范围 | 0.03-0.055 mm/r | 0.03-0.055 mm/r | 0.02-0.04 mm/r |
PCBN硬旋铣刀具规格选型表（含刀盘、刀夹、刀片）:

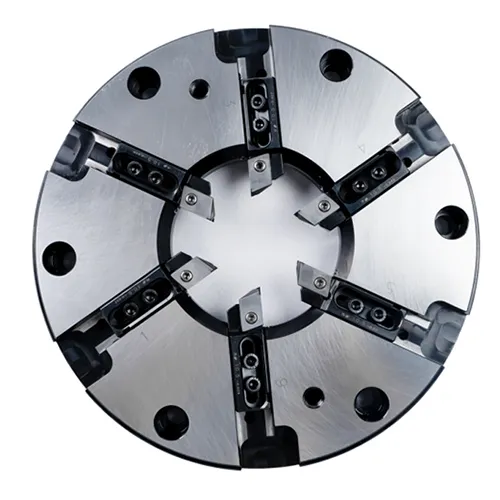

刀盘
| 刀盘型号 | 刀盘直径mm | 加工工件直径mm | 刀片数量 |
| 280 | Ø12-Ø40 | 6 | |
| 280 | Ø50-Ø63 | 6 | |
| 280 | Ø75-Ø80 | 6 | |
| 280 | Ø80-Ø100 | 6 | |
| 280 | Ø125-Ø150 | 6 | |
| 280 | Ø150-Ø200 | 6 |
刀夹+刀片

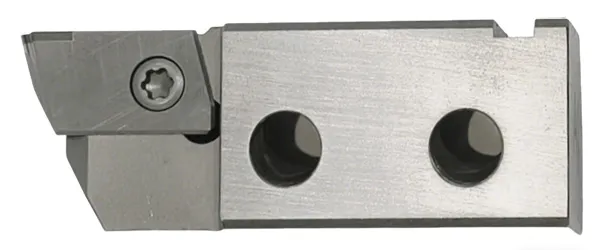

WHF2205L PCBN旋铣刀具
- 刀夹宽度mm:22
- 刀片宽度mm:5

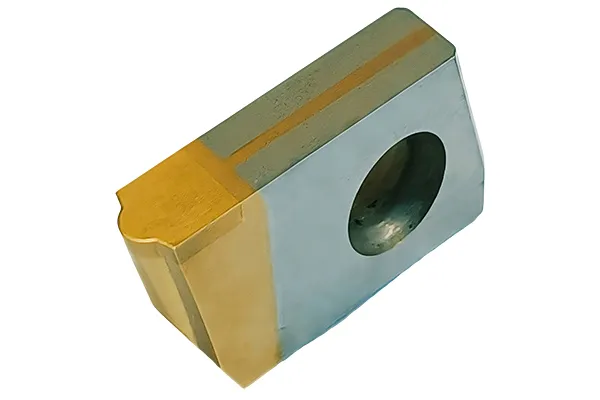

- PCBN旋铣刀片型号:WIF05
- PCBN刀片图片:
- 滚珠球径:Ø2.381, Ø2.5, Ø2.778, Ø3.175, Ø3.969
- 涂层可选:*
WHF2605L PCBN旋铣刀具
- 刀夹宽度mm:26
- 刀片宽度mm:5
- PCBN旋铣刀片型号:WIF05
- PCBN刀片图片:
- 滚珠球径:Ø2.381, Ø2.5, Ø2.778, Ø3.175, Ø3.969
- 涂层可选:*
WHF2608L PCBN旋铣刀具
- 刀夹宽度mm:26
- 刀片宽度mm:8

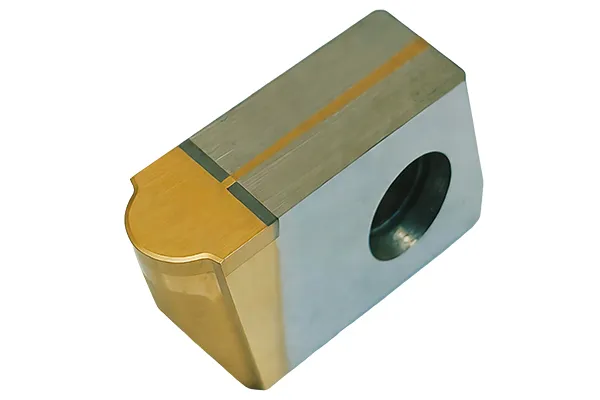

- PCBN旋铣刀片型号:WIF08
- PCBN刀片图片:
- 滚珠球径:Ø3.969, Ø4.762, Ø6.35, Ø7.144
- 涂层可选:*
WHF2611L PCBN旋铣刀具
- 刀夹宽度mm:26
- 刀片宽度mm:11

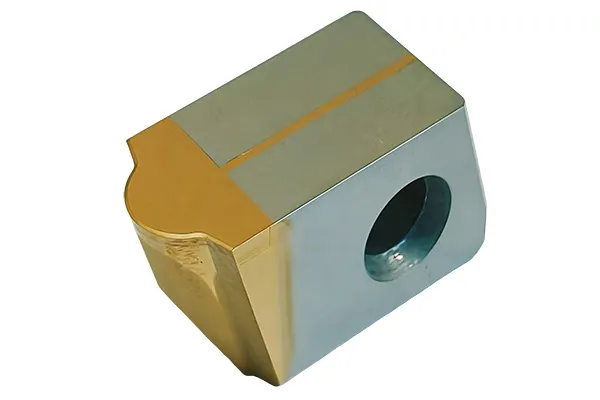

- PCBN旋铣刀片型号:WIF11
- PCBN刀片图片:
- 滚珠球径:Ø7.144, Ø7.938, Ø9.525
- 涂层可选:*
WHF2613L PCBN旋铣刀具
- 刀夹宽度mm:26
- 刀片宽度mm:13

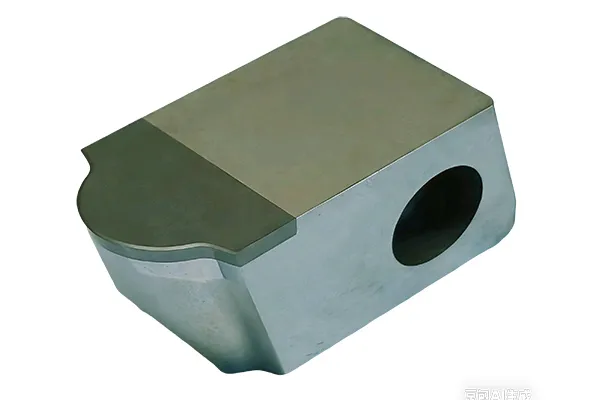

- PCBN旋铣刀片型号:WIF13
- PCBN刀片图片:
- 滚珠球径:Ø7.938, Ø9.525, Ø10
- 涂层可选:*

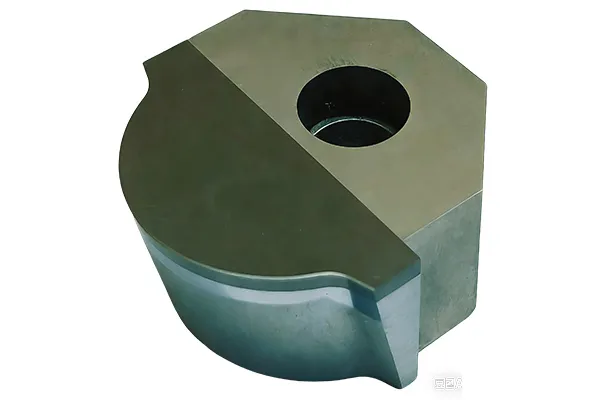

WHF2625L PCBN旋铣刀具
- 刀夹宽度mm:26
- 刀片宽度mm:25
- PCBN旋铣刀片型号:WIF25
- PCBN刀片图片:
- 滚珠球径:Ø15.081, Ø15.875, Ø18.256, Ø19.05
- 涂层可选:*
更多资讯，敬请 垂询！
PCBN旋铣刀具的优势：
- 加工效率高，比传统车削加工效率高，最高可达到10倍以上。
- 产品设计科学使用灵活，产品一套硬旋铣刀具包含刀盘和刀片，一组成型刀片由成型刀、轮廓刀、倒角刀组成可以按照实际需求来做不同组合，偏心切削不需退刀。
- 硬旋铣刀具可分内铣和外铣，螺旋升角均可调，安装方便。
- 加工精度高以铣代磨，加工表面粗糙度可达Ra0.4微米，甚至更高，加工精度可提高到IT5-IT6，实现以铣代磨。
- 结合丝杠硬铣削工艺，采用干式加工，免用切削液，不仅节约资源，不产生受污染的切屑，还减少了后续的工件清洗工序和后续的切屑液处理成本。
- 加工范围和选择空间广，针对不同加工材料以及不同加工工况，我公司研发了多种PCBN材质和刃口设计，可提供广泛的选择空间。另有涂层型旋铣刀片可选，进一步提升刀具的耐磨性和抗崩性，保证更好的表面光洁度和一致性，延长刀具使用寿命。
