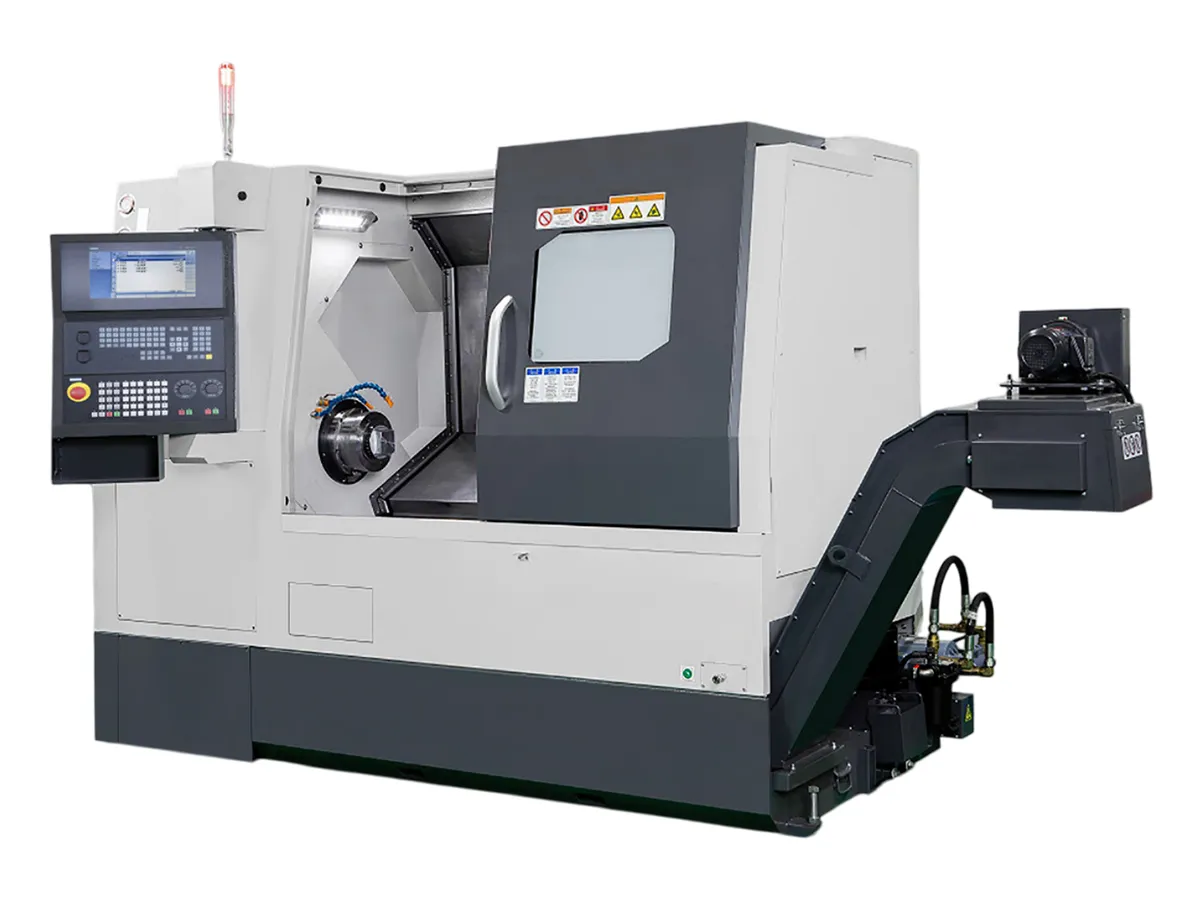

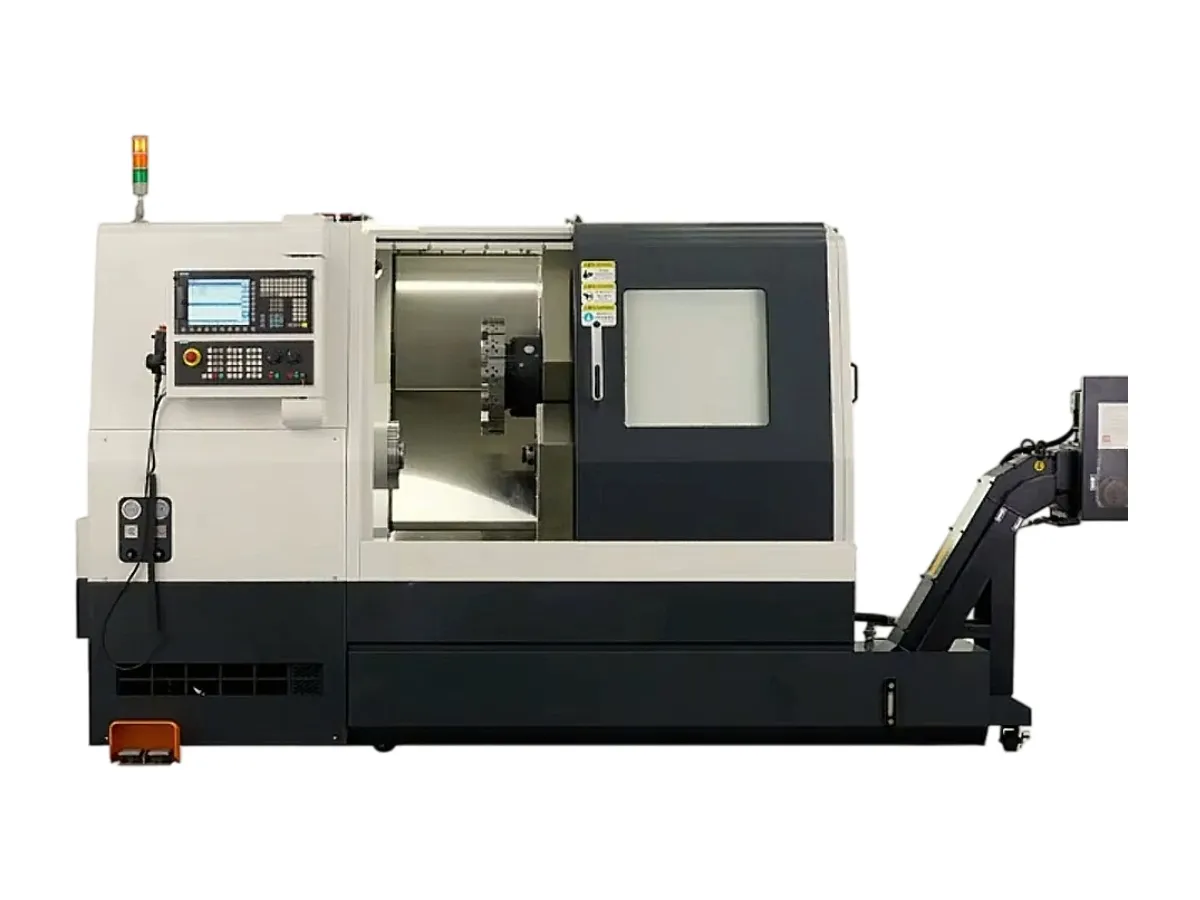

卧式精密车削机床
卧式车床是主轴轴线与水平面平行的通用型车床，通过主轴带动工件旋转，配合刀架的进给运动实现车削加工。
本系列精密车削机床是一款超精密以车代磨硬车削加工机床，从最基础的车床到复杂的配置 Y 轴、动力铣削刀塔及副主轴的车削加工中心，可以满足不同客户的需求。设备通用性强，操作门槛低，加工范围广，适用于各类通用机械基础零部件的车削加工。
设备参数及选型：
| 型号 | |
|
|
| 系统 | Siemens/Fanuc | Siemens/Fanuc | Siemens/Fanuc |
| 主轴 | |||
| 主轴鼻端规格 | A2 - 5/16C | A2 - 6/20C | A2 - 8/25C |
| 棒料通过能力 | 42mm | 51mm | 65mm |
| 夹持方式 | 6' 卡盘 /16C 夹头 | 8' 卡盘 /20C 夹头 | 10' 卡盘 /25C 夹头 |
| 最大回转直径 | 520mm | 520mm | 520mm |
| 最大车削直径 | 308mm | 308mm | 308mm |
| 最大车削长度（夹头） | 610mm | 610mm | 610mm |
| 最大车削长度（卡盘） | 520mm | 520mm | 520mm |
| 各轴参数 | |||
| X 轴行程 | 190mm | 190mm | 190mm |
| Z 轴行程 | 630mm | 630mm | 630mm |
| Y 轴行程 | ±42mm | ±42mm | ±42mm |
| X/Z 轴快移速度 | 30m/min | 30m/min | 30m/min |
| Y 轴快移速度 | 10m/min | 10m/min | 10m/min |
| 定位精度 (VDI/DGQ3441) | 0.005mm | 0.005mm | 0.005mm |
| 重复定位精度 (VDI/DGQ3441) | 0.002mm | 0.002mm | 0.002mm |
| 伺服刀塔 | |||
| 刀塔型式 | BMT55 | BMT55 | BMT55 |
| 刀位数 | 12 | 12 | 12 |
| 方柄刀座规格 | 25mm | 25mm | 25mm |
| 圆柄刀座规格 | Φ40mm | Φ40mm | Φ40mm |
| 相邻刀位换刀时间 | 0.47sec | 0.47sec | 0.47sec |
| 床身 | |||
| 尺寸（L × W × H） | 2757 × 2336 × 1934mm | 2757 × 2336 × 1934mm | 2757 × 2336 × 1934mm |
| 重量 | 5600Kg | 5600Kg | 5600Kg |
| 电源需求 | 3相220V | 3相220V | 3相220V |
设备优势：

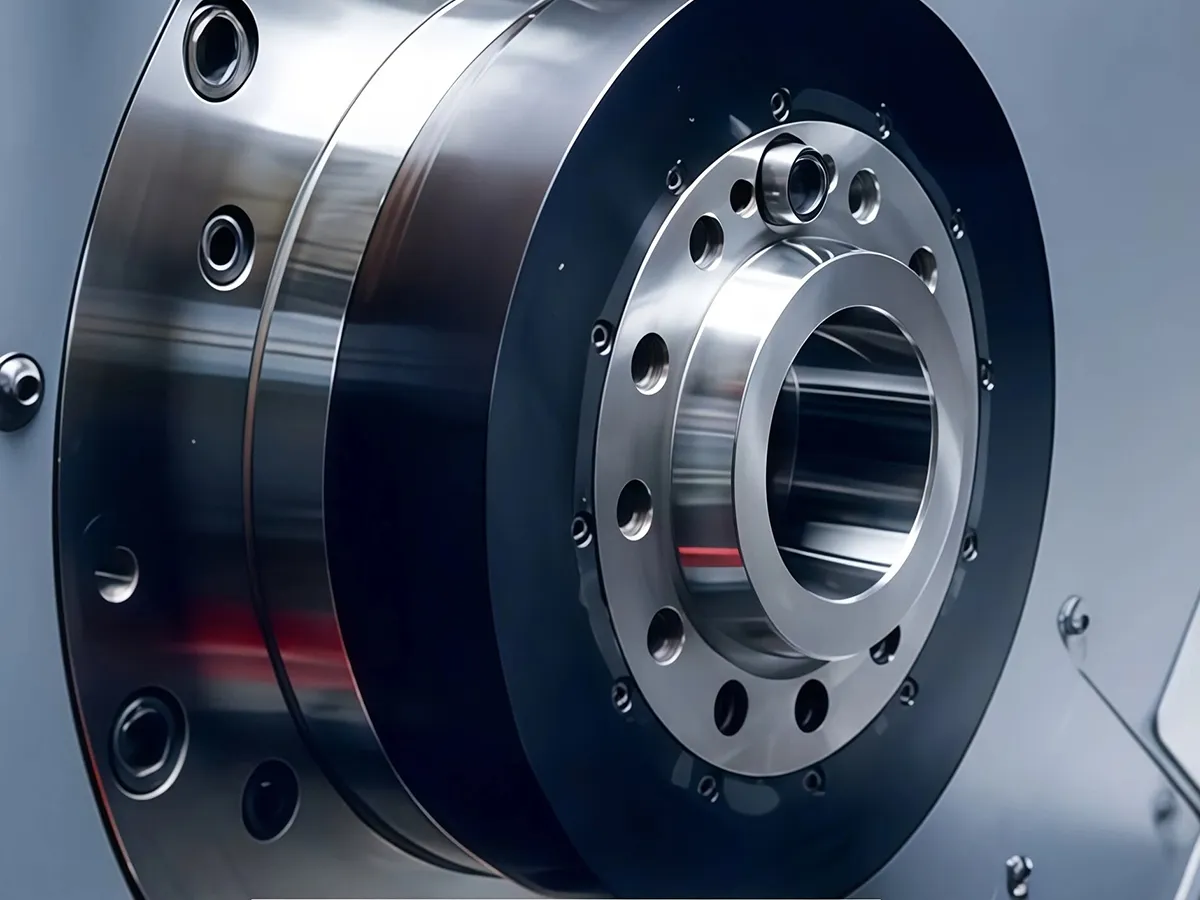

- 独特的集成式主轴，显著提升零件加工精度和降低表面粗糙度；
- 主轴轴承标配超精密滚动轴承，选配静压轴承，保证主轴拥有极高的回转精度，满足更高的硬车削要求；。
- 机床标配搭载SIEMENS 828D控制系统，控制精度高，响应速度快，过载能力强；

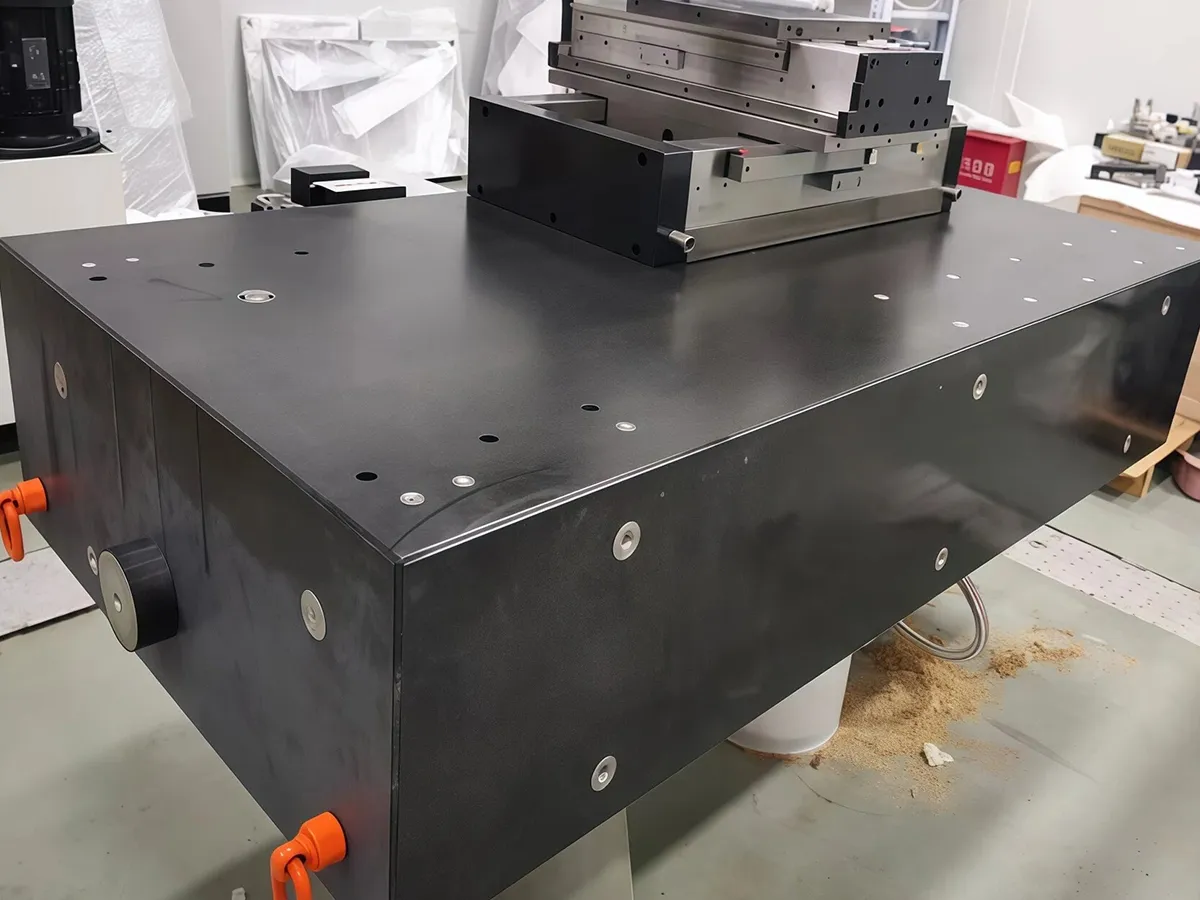

- 使用瑞士Schneeberger人造花岗岩矿物铸件床身，具有优越的刚性、热稳定性、抗振性和防水性；

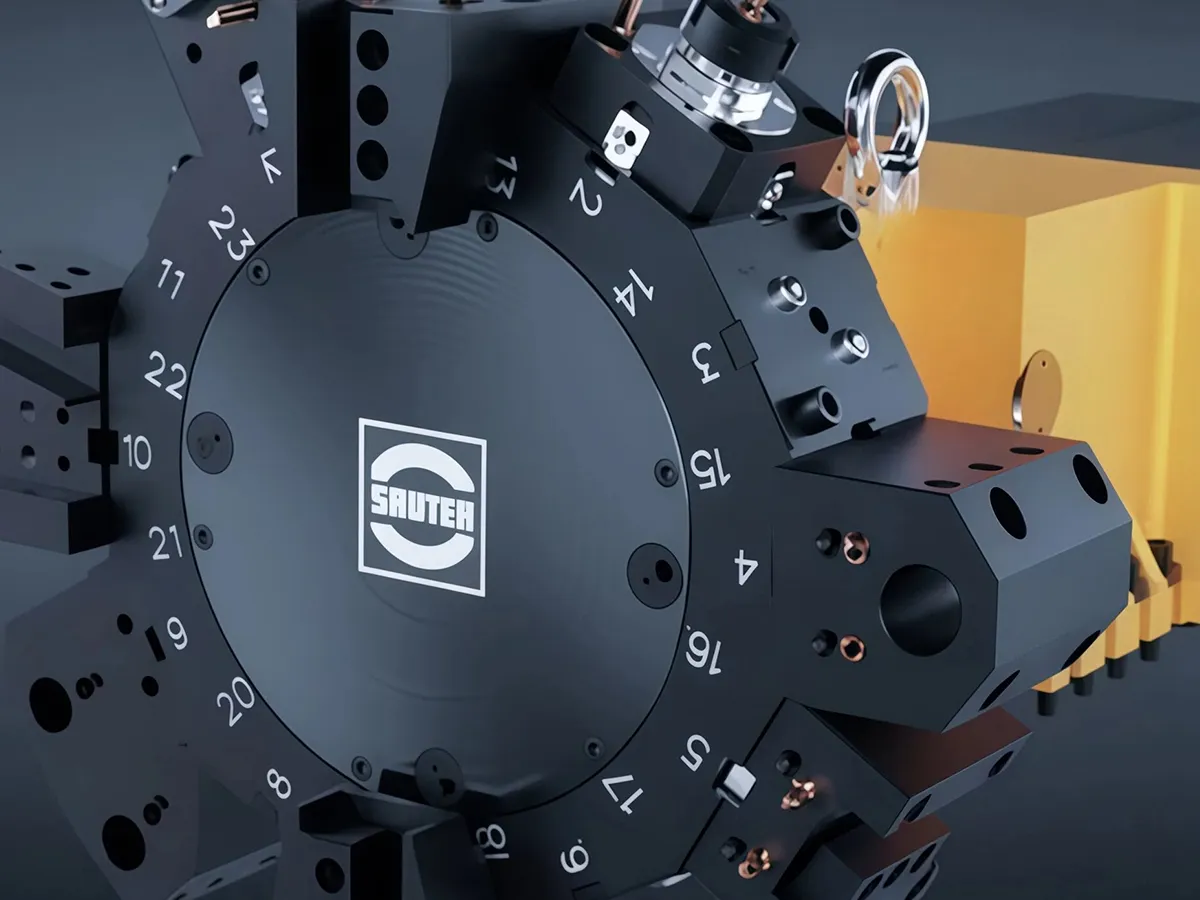

- 车床标配12工位槽式刀塔，选配BMT刀塔，可大大提高加工效率和加工质量；

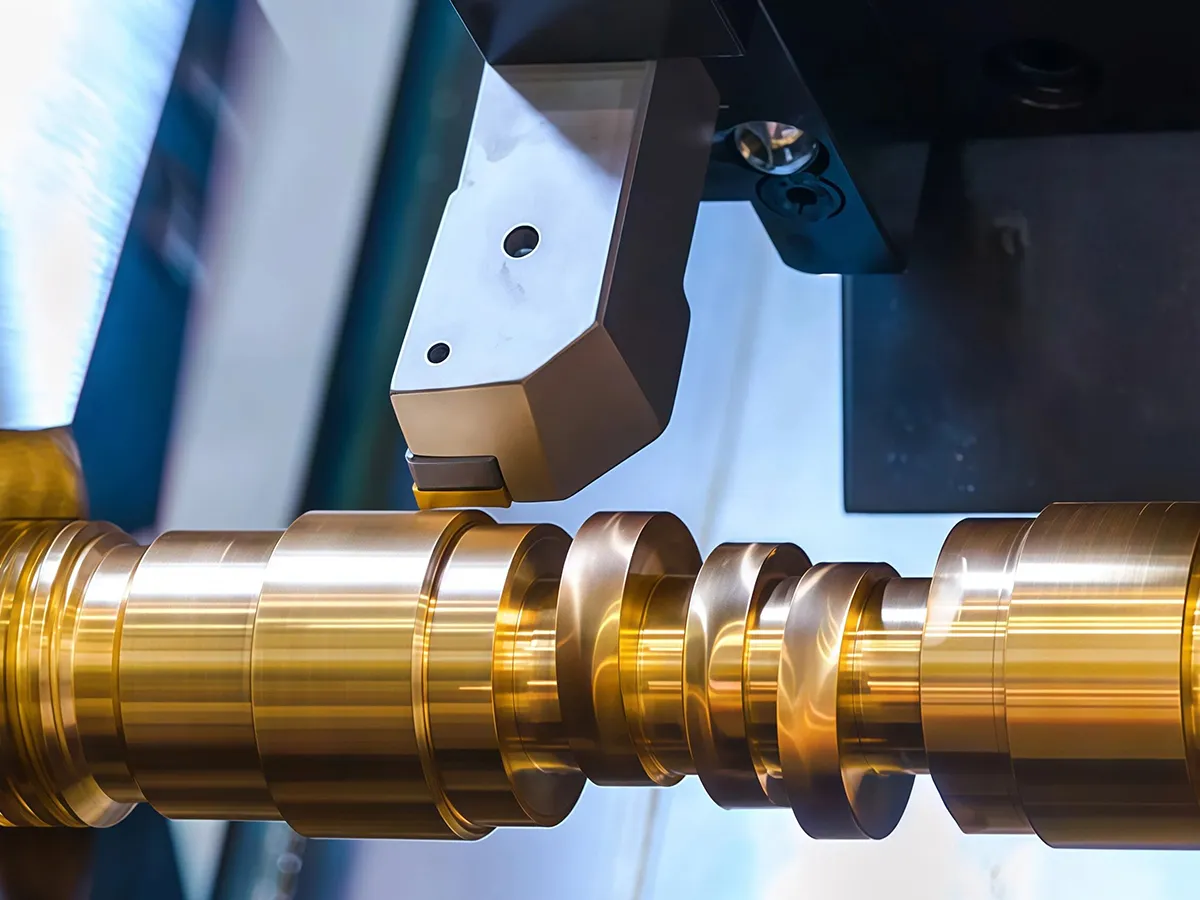

- 精密软车削 & 精密硬车削集成于一台机床，一次装夹即可完成多工序的复杂精密零件加工。

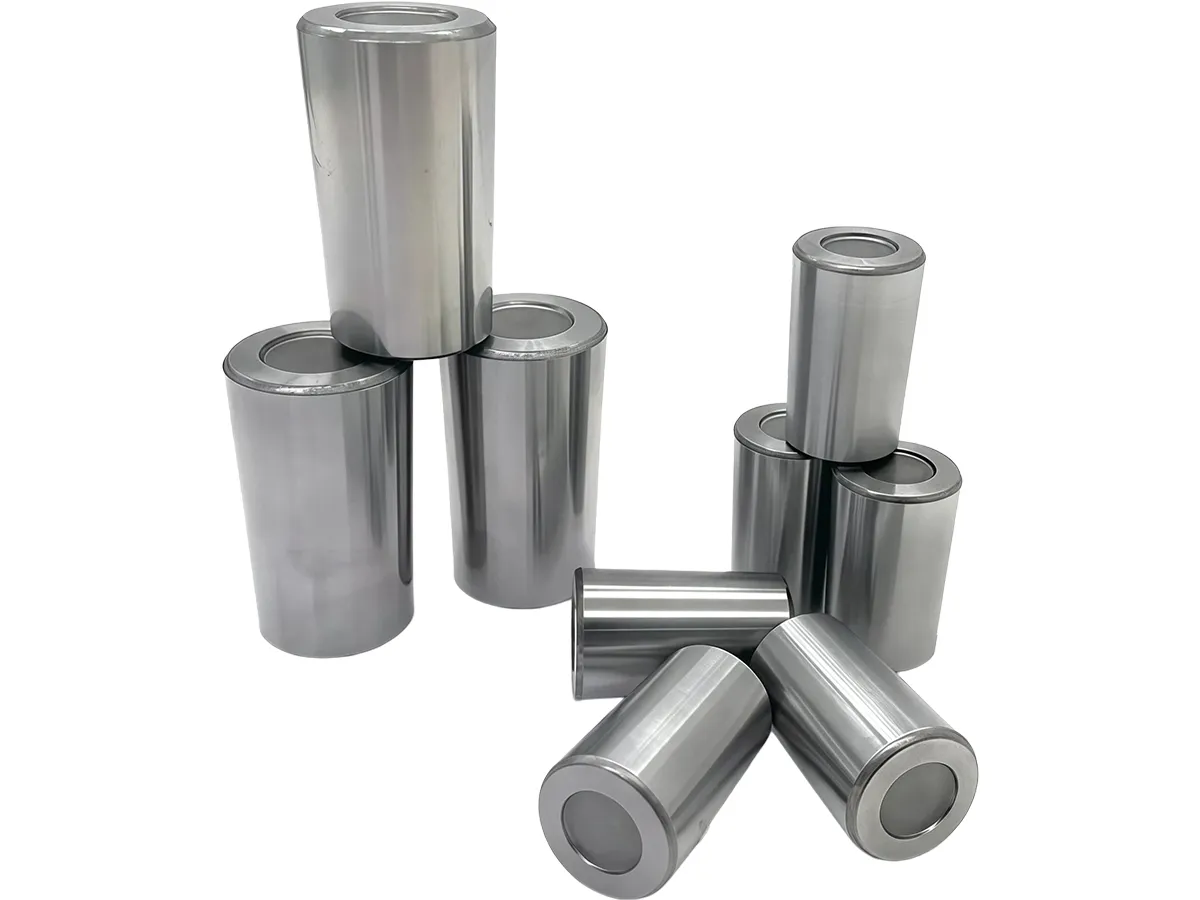

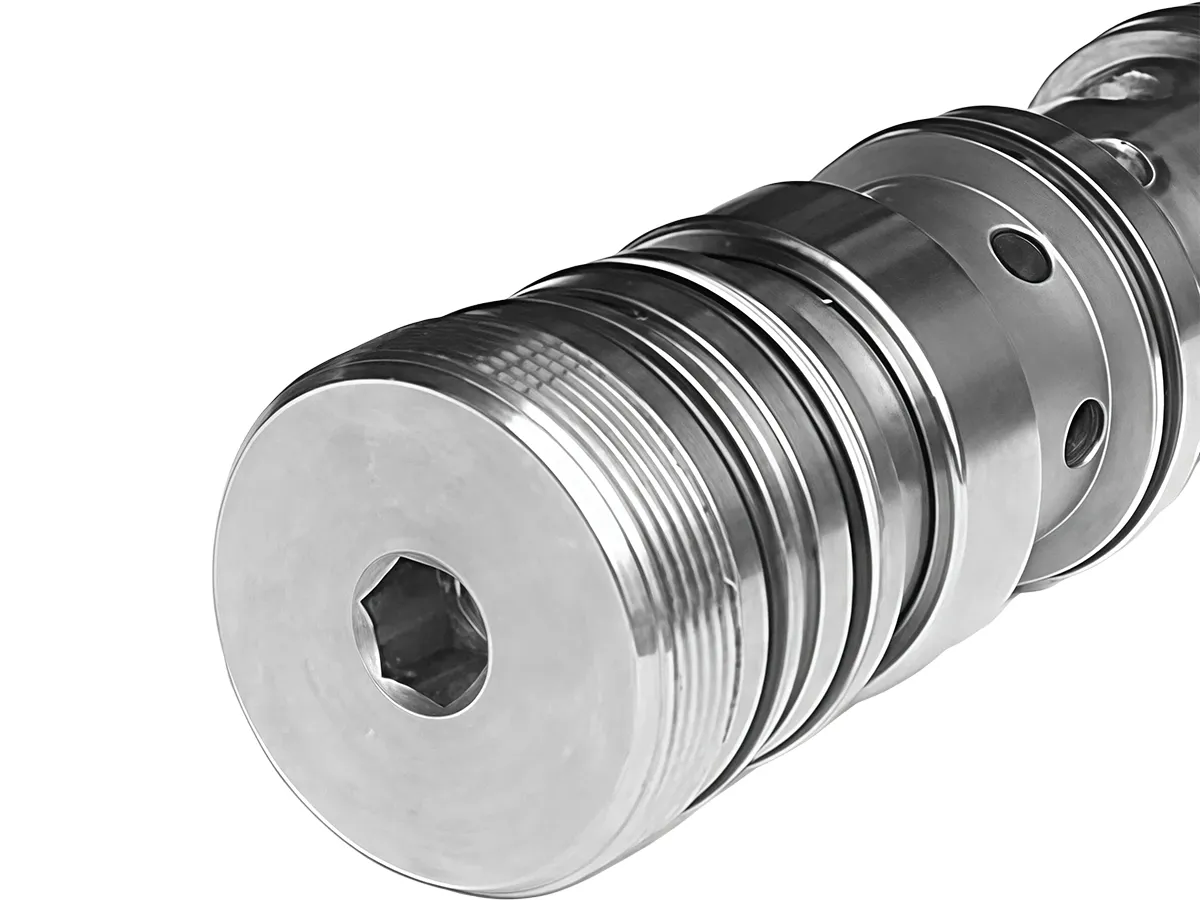

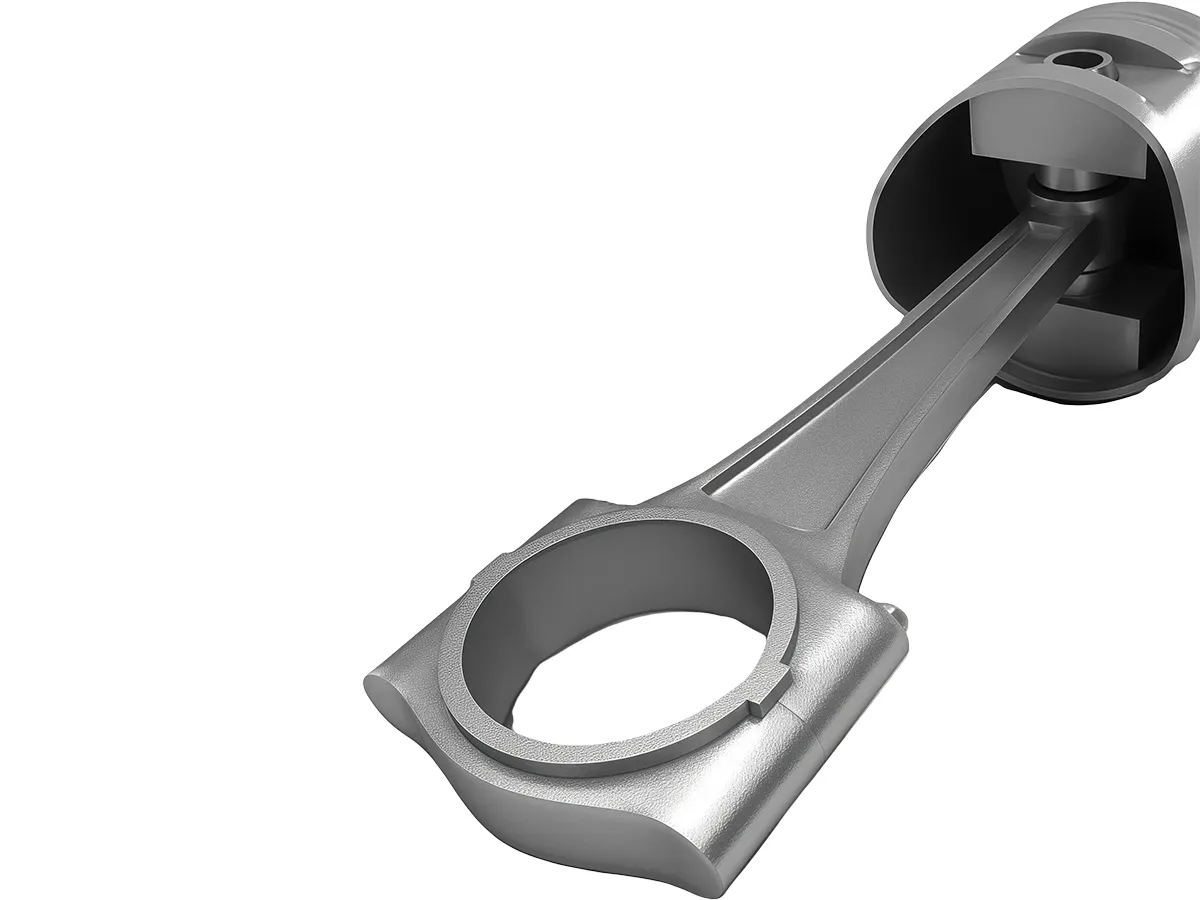

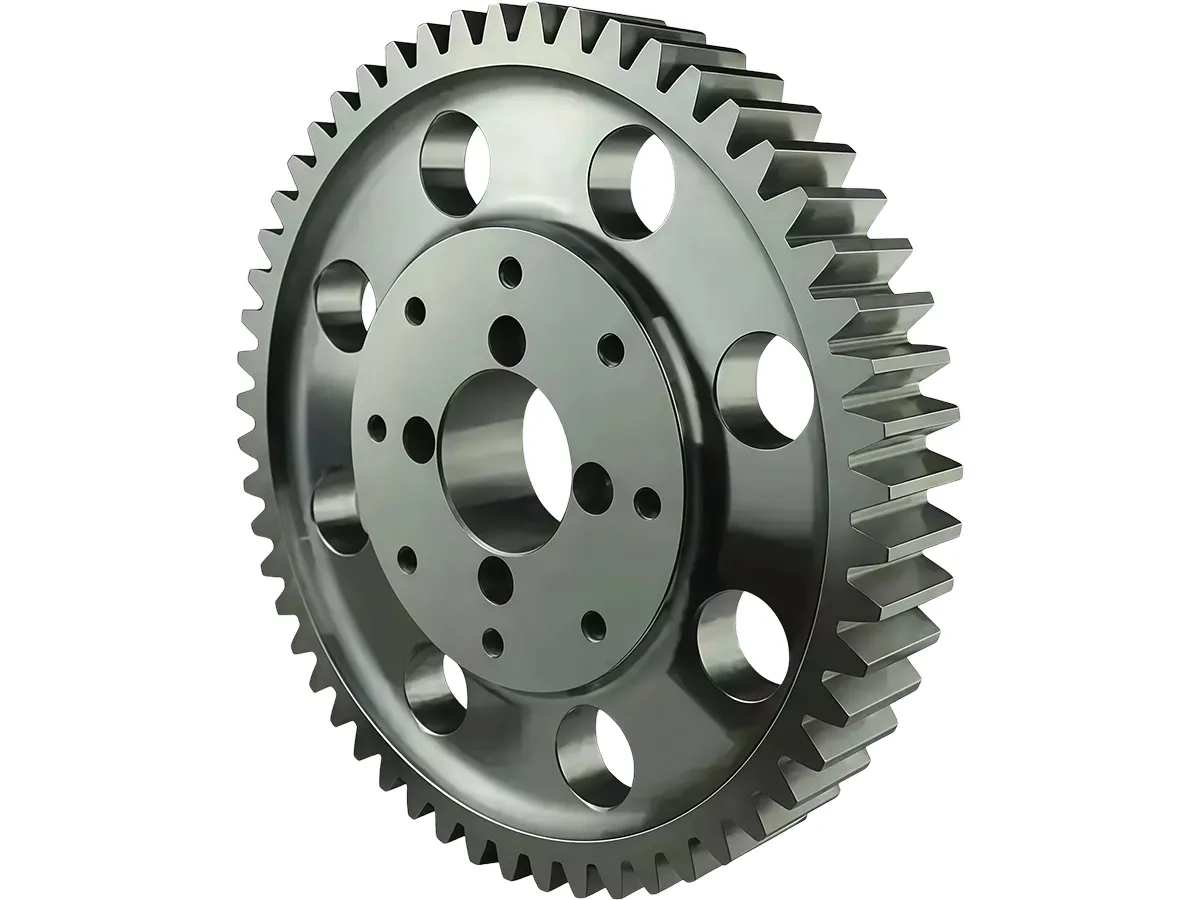

典型工件：
