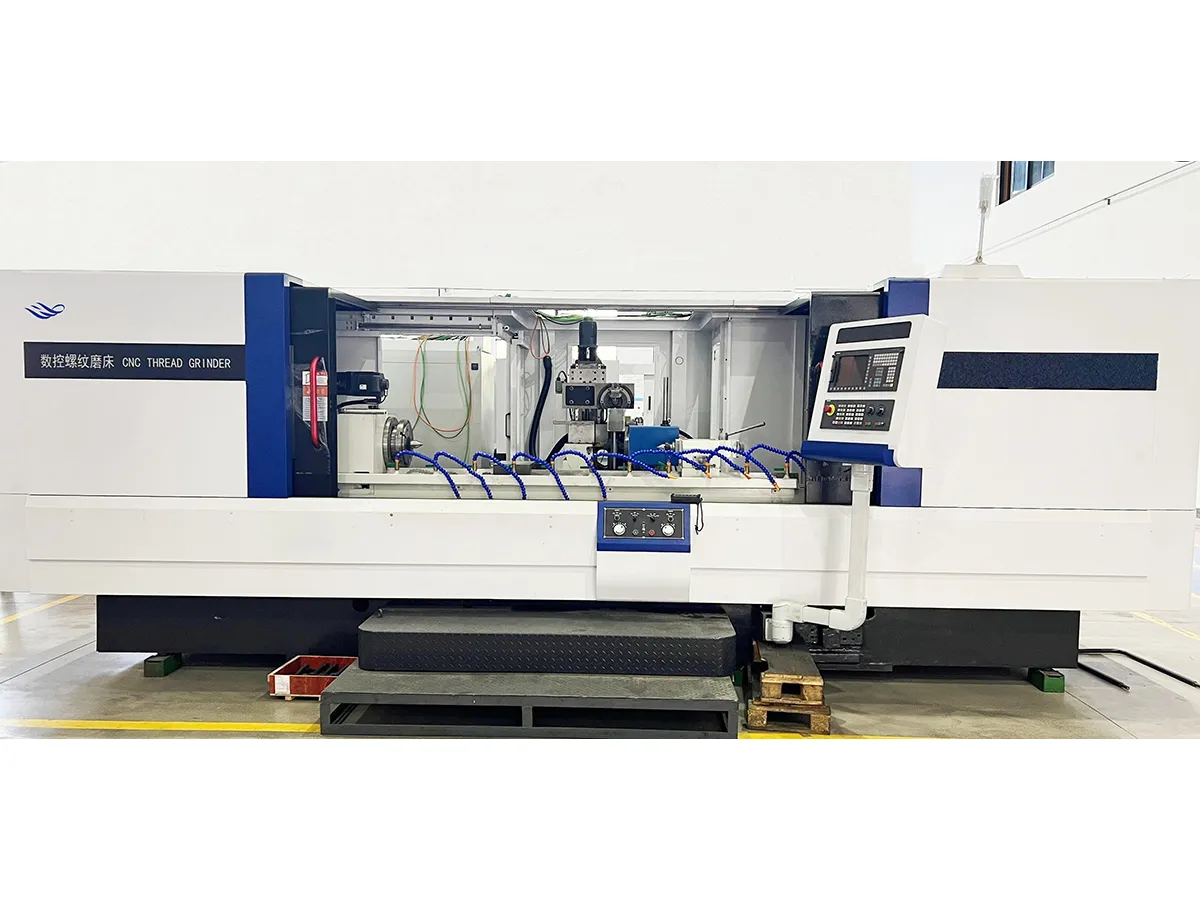

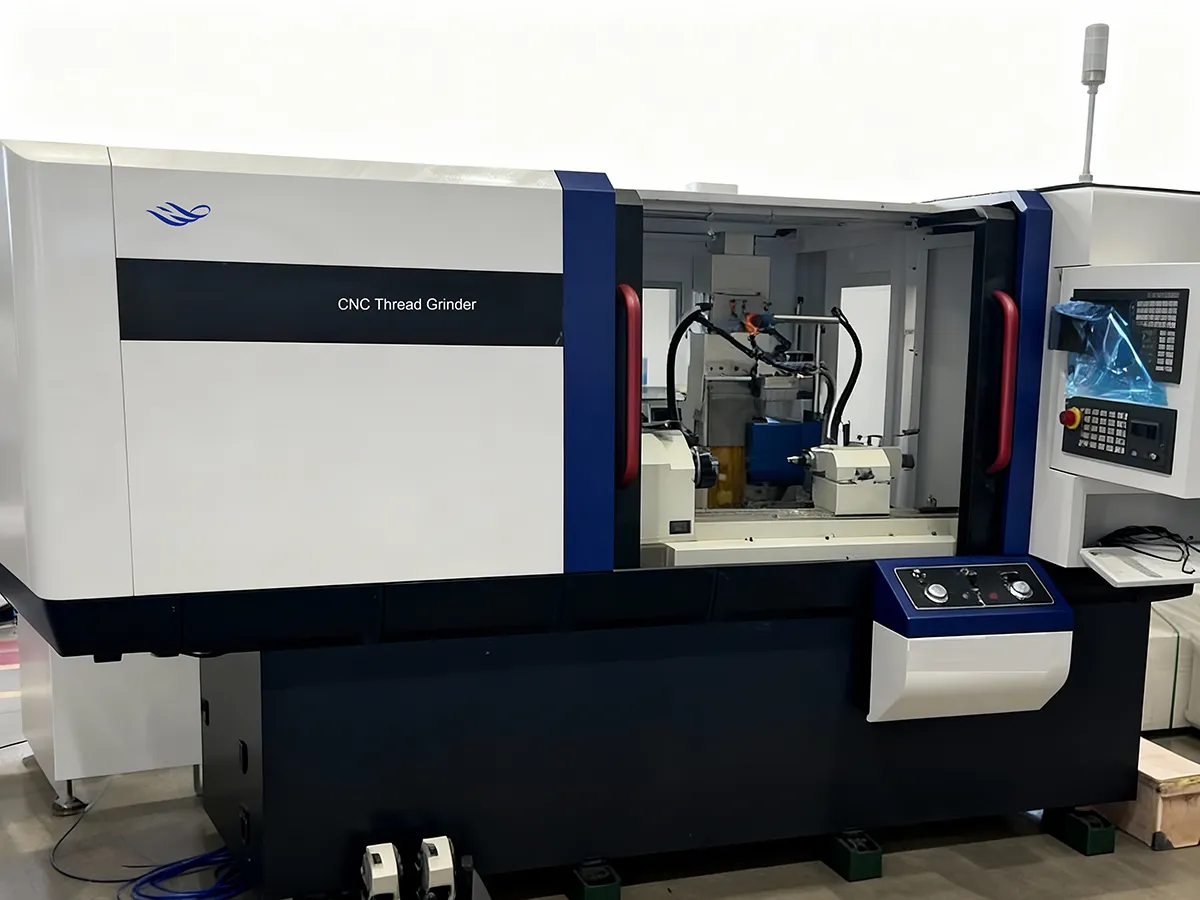

高精度数控螺纹磨床

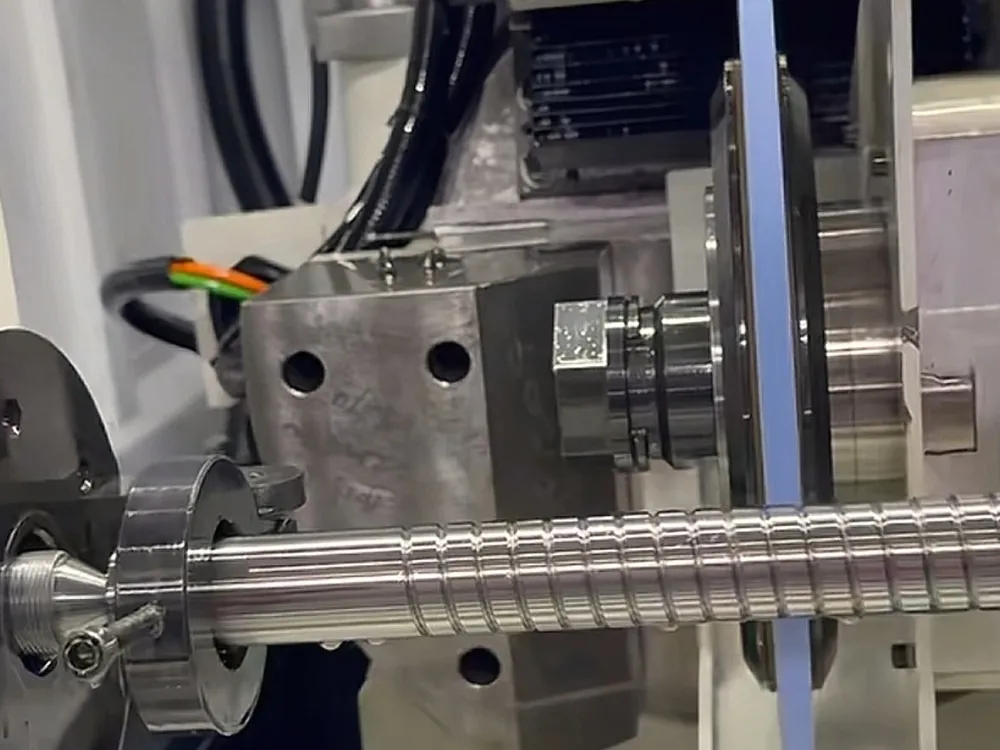

高精度数控螺纹磨床是一种基于数控系统控制、采用磨削工艺加工高精度螺纹的专用机床设备。它通过预设加工程序，精准控制砂轮与工件的相对运动轨迹和速度完成外螺纹、内螺纹等螺纹的成型磨削，实现微米级的加工精度，主要用于滚珠丝杠、精密蜗杆、梯形丝杠等高精度螺纹零部件的加工，广泛应用于机床、机器人等精密传动装备领域，航空航天领域、汽车高端制造领域等的传动部件磨削加工。

联系我们

设备参数及选型：

型号：WNCK-500/800/1080/1500/2000/3000数控螺纹磨床

此系列采用工作台移动，磨削长度分别达380mm、750、1100mm、1500mm、2000mm、3000mm。

选型参数如下

型号	WNCK500	WNCK800	WNCK1080	WNCK1500	WNCK2000	WNCK3000	WNCK3000A
最大可磨直径(盘类)	Φ300mm	Φ300mm	Φ300mm	Φ360mm	Φ400mm	Φ400mm	Φ500mm
使用中心架时最大可磨直径	Φ80mm	Φ80mm	Φ80mm	Φ160mm	Φ160mm	Φ220mm	Φ400mm
最小可磨直径	Φ8mm	Φ8mm	Φ10mm	Φ12mm	Φ16mm	Φ16mm	Φ20mm
最大顶尖距	500 mm	800 mm	1250 mm	1600 mm	2200 mm	3200 mm	3100 mm
可磨螺纹最大长度	380 mm	750 mm	1100 mm	1500 mm	2000 mm	3000 mm	3000 mm
中心高	180 mm	180 mm	245 mm	210 mm	225 mm	225 mm	280 mm
工件转速	0-80 r/min	0-80 r/min	0-100 r/min	0-150 r/min	0-150 r/min	0-150 r/min	0-150 r/min
工作台移动速度	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min
砂轮架进退速度	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min	0-5.0 m/min
修整器进给速度	0-1 m/min	0-1 m/min	0-1 m/min	0-1 m/min	0-1 m/min	0-1 m/min	0-1 m/min
砂轮架横向移动量	150 mm	150 mm	220 mm	220 mm	220 mm	220 mm	220 mm
砂轮主轴转速	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min
砂轮尺寸(外径×内径)	Φ400×Φ203 mm	Φ400×Φ203 mm	Φ500×Φ305 mm	Φ500×Φ305 mm	Φ500×Φ305 mm	Φ500×Φ305 mm	Φ500×Φ305 mm
外形尺寸(长×宽×高)	3000×2000×2000 mm	3500×2000×2000 mm	5100×2700×2250 mm	6000×2200×2100 mm	7000×2600×1900 mm	9000×2600×2100 mm	9000×2600×2100 mm
机床重量	5000 Kg	6000 Kg	11000 Kg	12000 Kg	13000 Kg	15000 Kg	15000 Kg
螺纹表面粗糙度	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm

型号：WNCK-4000/5000/6800/8500数控螺纹磨床

此系列采用砂轮架移动，主轴通孔直径130mm, 最大可达160mm, 附加侧床身后，最大磨削长度可达14米。

选型参数如下

型号	WNCK4000A	WNCK4000	WNCK5000	WNCK6800	WNCK8500
最大可磨直径(盘类)	Φ500 mm	Φ400 mm	Φ400 mm	Φ500 mm	Φ500 mm
使用中心架时最大可磨直径	Φ500 mm	Φ300 mm	Φ300 mm	Φ300 mm	Φ300 mm
最小可磨直径	Φ20 mm	Φ20	Φ20	Φ30	Φ30
最大顶尖距	4000 mm	4200 mm	5300 mm	6800 mm	8500 mm
可磨螺纹最大长度	3800 mm	3900 mm	5000 mm	6400 mm	8200 mm
中心高	350 mm	250 mm	250 mm	320 mm	320 mm
工件转速	0-150 r/min	0-150 r/min	0-150 r/min	0-150 r/min	0-150 r/min
工作台移动速度	0-6.0 m/min	0-6.0 m/min	0-6.0 m/min	0-6.0 m/min	0-6.0 m/min
砂轮架横向移动量	220 mm	220 mm	220 mm	220 mm	220 mm
砂轮主轴转速	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min	1000-3000 r/min
砂轮尺寸(外径×内径)	Φ500×Φ305 mm	Φ500×Φ305 mm	Φ500×Φ305 mm	Φ500×Φ305 mm	Φ500×Φ305 mm
外形尺寸(长×宽×高)	8500×2200×2100 mm	8500×2200×2100 mm	9500×2200×2100 mm	10500×2600×2600 mm	12500×2600×2600 mm
机床重量	20000 Kg	20000 Kg	22000 Kg	23500 Kg	30000 Kg
螺纹表面粗糙度	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm	Ra≤0.32μm

设备优势：

极高的加工精度与稳定性： 通过精密数控系统、高刚性机械结构、实时误差补偿技术等技术，可实现螺距误差≤3µm、轮廓精度≤1µm的极致精度，长期保持加工一致性；
强大的复杂螺纹成形能力： 支持多轴联动控制，可一次装夹完成外螺纹、内螺纹、多头螺纹、变导程螺纹等复杂螺纹的磨削；
优异的批量加工稳定性： 配备砂轮自动修整、自动平衡与在线测量功能，能动态修正热变形、机械磨损带来的误差，批量生产良率可达99.8%以上。
超大的加工能力： 加工工件最大长度达8000mm，最大直径达500mm, 满足大工件的生产需求。
